低周波磁界(磁場)シールドパネル
EMSパネル(Electro-Magnetic field Shield Panel)

商品概要

磁性材とアルミ箔を多層化させた軽量な新素材 「EMSパネル」は低周波磁界(磁場)シールド性能が非常に高いにもかかわらず、厚さ約0.3mm(5層タイプは0.7mm)の薄さと軽量化を実現しました。(従来、低周波磁界シールド性能を得るには磁性材の厚みや質量が必要でした 。)
「EMSパネル」はシールドが難しかった20kHz~60kHz低周波磁界(磁場)にも優れたシールド性能(30~40dB)を発揮します。
パネルのように並べて繋ぐことにより、大きな面にも使用できます。 軽量なので、部屋をシールド施工する際も建築重量制限もクリアできます。
はさみで切ったり、折り曲げたりすることができますので、加工が容易です。
目的に合わせてその場で加工できるので汎用性が高く、アイデアにより多くの用途が考えられます。
ナノ結晶磁性材をフィルムに挟み、そのフィルムとアルミフィルムを積層させており、変色・変質しにくいので長持ちします。摩耗する環境でなければ5年間以上は性能を維持します。
本来はペースメーカー装着者への磁界防護が目的でしたが、薄さ、軽量、加工のしやすさから大学や企業の研究室などで多く使われるようになってきました。静磁界からマイクロ波までの広帯域の電磁波のシールドが可能です。

用途

製品仕様

データは横にスクロールできます。
種類 構造 シールド性能※1 厚み 重量
3層タイプ アルミフィルム2層 高透磁率ナノ結晶磁性材シート1層 40dB以上(20kHz~2.5GHz) 約0.3mm 約88g
5層タイプ アルミフィルム3層 高透磁率ナノ結晶磁性材シート2層 60dB以上(20kHz~2.5GHz) 約0.7mm 約140g
※1:40dB=シールド率99%、60dB=シールド率99.9% (シールド性能データは測定値であり、保証値ではありません)
低周波磁場シールドパネルサイズ 電磁波シールドEMSパッド3層 電磁波シールドEMSパッド5層
ここがすごい 通常、磁界のシールドは磁性材だけで十分な性能を得るには厚みが必要になります。 EMSパネルの高透磁率ナノ結晶磁性材は、Fe2O3(三酸化二鉄)を主成分にして、これにSi(シリコン)とB(ボロン)およびCu(銅)とNb(ニオブ)などを 添加した高温融液を約100万℃/秒で急冷固化したアモルファス(非晶質)を結晶化温度以上で熱処理し、 結晶粒径を10nm(nm:ナノメータ、1nm=0.001μm=百万分の1mm)程度まで小さくしたものを20μm程度の薄膜にし、ポリカーボネイトフィルムにホットメルトしたフィルム状のシートです。 磁界遮蔽効果の理論式に基づき透磁率の高い磁性素材と導電率の高い導電素材を多層化することにより、より効率的な薄型の磁界遮蔽素材の開発に成功しました。 結晶の微細化により磁気特性はアモルファスのときに比べて大幅に向上します。
参考資料:EMSパネルの電磁波遮蔽原理(技術者向け)

シールドデータ

EMSパネルは従来の皮膜素材ではほとんどシールド性能がなかった交流電流やIH調理器などから発生する低周波磁界(磁場)をシールドします。

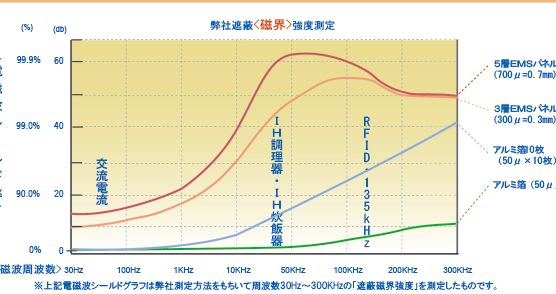

Highslide JS 30Hz~300KHzの電磁波シールドグラフ
通信機器(無線LAN、携帯電話、アマチュア無線)などから発生する高周波電磁波(マイクロ波)対策にも有効です。

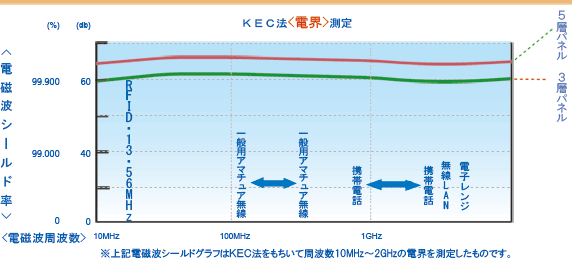

Highslide JS 10MHz~2GHzの電磁波シールドグラフ

よくある質問

質問磁性素材は酸化しやすいと思いますが、耐久性に問題はありませんか?
回答磁性材をフィルムで挟み込んでいるので、直接空気に触れることがなくそのままの状態ではまず酸化することはありません。 しかし、くり返して折り曲げるなどしてひび割れるとそこから空気が入り酸化して性能が低下いたします。ひび割れた場合はすぐに養生テープなどを利用して空気と触れないように補修する必要があります。

質問パネルを折り曲げても大丈夫ですか?
回答90度くらいまで折り曲げても大丈夫です。しかし、くり返して折り曲げると割れてちぎれてしまう恐れがありますのでご注意下さい。

質問壁にパネルを貼る際の注意点を教えてください。
回答EMSパネルは重ならないようにパネル同士をつき合わせて、養生テープなどで止めてください。つき合わせると磁性材の中を磁界が流れますので、安定したシールド性能を得ることができます。

質問本製品は火には強いですか、弱い方ですか、燃え易いですか?
回答金属素材は耐熱性が高いので問題ありません。フィルムもポリカーボネイトですので、建材や内装材に使用するのであれば問題ありません。

その他、ご質問等ございましたらお気軽にお問い合わせください。
