電磁波防止布（導電布）
| 概要 |
| |
電磁波防止布とは、有機繊維の表面に極めて薄い金属をめっきした織物です。導電布、金属繊維という場合もあります。
電磁波防止布は、繊維の持つ「軽さ、薄さ、柔軟性、表面積が広い」といった特性と、金属が持つ「導電性、電磁波シールド性能、熱伝導性」などの特徴・機能を併せ持った素材です。
また、折り曲げ、ねじれる箇所では欠かせない「耐屈曲性、フィット性」を有しているところで、多種多様な場面で、電磁波対策用素材として用いられています。
近年エレクトロニクス産業の急速な発展によりパソコンや携帯電話などが普及し、私たちの生活は大変便利になってきました。その反面これらの電子機器から発せられる電磁波（電波）が、他の電子機器の動作に影響を及ぼす問題が発生しており、その対策が必要になってきています。
対策方法としては、電磁波を遮断する方法や電磁波を吸収する方法などが挙げられ、その他にも設計段階で回路によって対策をとる手法などもあります。
この中で電磁波防止布（導電布）は、電磁波を遮断(反射）する材料です。同列商品としては金属箔や金網などの安価な材料も知られておりますが、これらは屈曲、ねじれなどにより金属疲労が生じやすく、破損する場合があります。 |
|
| 構造 |
 |
 |

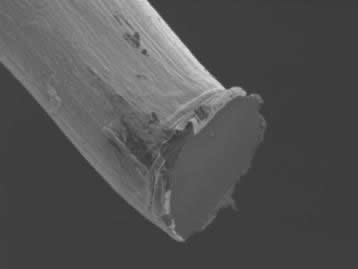

導電糸断面図実写2500倍 |
電磁波防止布断面図実写600倍 |
|
|
| 利用事例 |
ユーザー |
用途・目的 |
| 研究所 |
電磁波シールドテント、簡易電波暗室 |
| 研究所、警察 |
電磁波シールドバッグ |
| 研究所、飛行機 |
電磁波シールドカーテン |
| 無線などの通信機器扱いメーカー |
ノイズ除去 |
| スピーカーメーカー |
ノイズ除去 |
| 個人 |
電磁波シールドエプロン |
| 製造装置 |
電磁波シールドチューブ |
| 住宅メーカー |
電磁波シールドと遮光 |
| 大学、企業実験室 |
電磁波シールド |
民生機器(テレビ、PC、医療機器)
ケーブルメーカー
|
電磁波シールドとインピーダンス安定 |
民生機器(テレビ、PC、医療機器)
|
電磁波シールドと隙間埋め |
| シートセンサーメーカー |
電極として |
|
|
|
| 製造工程 |
精錬 |
素材表面についてる、油剤、汚れをとる。 |
|
|
表面調整 |
素材の表面をぬれやすくする。 |
|
|
触媒付与 |
錫とパラジウムのコロイドを吸着させる。 |
|
|
活性化処理 |
余分な錫を取り、触媒（Pd）を活性にする。 |
|
|
めっき工程 |
金属イオン浴に漬け還元反応により素材表面に金属皮膜を形成する。 |
|
|
乾燥 |
素材に残った水分を熱により気化させる。 |
|
|
検査 |
外観検査と電気抵抗値の測定を行う。 |
|
|
| DW-372N 透視性、透光性、通気性、軽量タイプ ご注文は一番下にございます |
品番 |
拡大写真
クリックで拡大 |
素材 |
織組織 |
幅 |
厚さ |
目付 |
めっき金属 |
|
表面仕上 |
難燃性 |
備考 |
| DW-372N |
|
PETジョーゼット |
長繊維平織物（50D） |
135cm |
150μm |
70g/m² |
銅／ニッケル |
0.05Ω/□以下 |
なし |
− |
ノンハロゲン※1
アンチモンフリー※2 |
| ※1 |
ハロゲン族にはフッ素、塩素、臭素、ヨウ素等があり、中でも塩素・臭素は安価で性能が高い為、現在工業的に難燃剤として広く使用されています。
しかし、ハロゲン族の入った物質を低温で焼却するとダイオキシンが発生します。
ノンハロゲンとはこれらハロゲン族を一切使用しない難燃剤で、ダイオキシン対策として有効です。 |
| ※2 |
通常難燃化処理の際、難燃性能を向上させるために、ハロゲン系難燃剤と三酸化アンチモン等を併用します。
アンチモンは発ガン性の疑いがある物質で、国際的に使用を規制する流れがあります。
このアンチモンを使用せず難燃化することを、アンチモンフリーと呼んでいます。 |
|
|
DW-372Nは透光性、通気性に優れ、70ｇ／m²と非常に軽量な素材です。

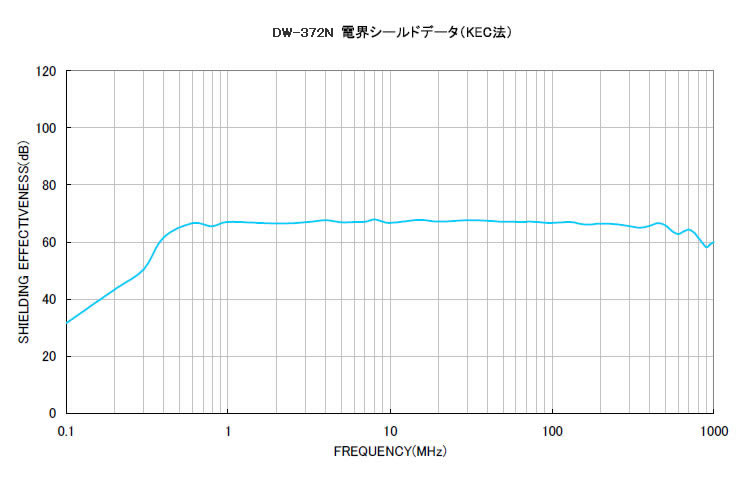

1MHz〜1GHzにおいて60dB以上（KEC法）の安定した電磁波シールド性能を発揮します。
透視性、透光性、通気性がありますので 携帯電話、無線ＬＡＮ、ＵＨＦ-ＲＦＩＤ等の開発試験や通信デモ等に適しています。
また、通信装置間の干渉防止やインバーターの計測装置等のシールドにも適しています。
※電磁波シールドデータはKEC法（KEC：関西電子工業振興センターの略称）
での実測値であり、保証値ではありません。
dB減衰比換算表
減衰効果（dB） |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
反射率（%） |
68 |
90 |
97 |
99 |
99.7 |
99.9 |
99.97 |
99.99 |
99.997 |
99.999 |
|
下の図は電磁波が100入射し、99.9反射させ、
0.1透過した場合のシールド作用をイメージしています。
上の表から99.9%反射させているので、60dBの減衰効果があることがわかります。 |
|
|
|
|

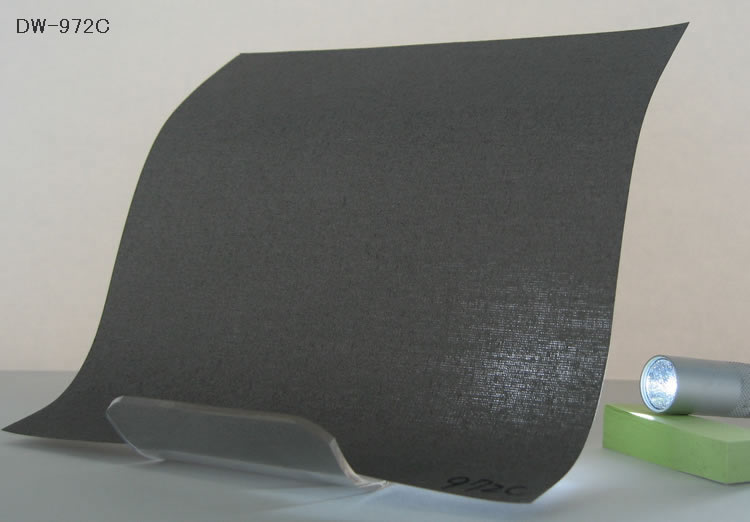

| DW-972C 難燃加工、厚手タイプ ご注文は一番下にございます |
品番 |
拡大写真 |
素材 |
織組織 |
幅 |
厚さ |
目付 |
めっき金属 |
|
表面仕上 |
難燃性 |
| DW-972C |
|
モダアクリルスパン |
スパン平織物（40番） |
100cm |
200μm |
138g/m² |
銅／ニッケル |
0.4Ω/□以下 |
難燃樹脂コート仕上 |
UL94
VTM0相当※1 |
| ※1 |
UL94とは米国安全基準UL（Underwriters Laboratories Inc.、アメリカ保険業者安全試験所の略称)で認定した難燃試験です。
UL94VTM試験方法は、脱脂綿をサンプルの下部に置き、サンプルを3秒間燃焼、サンプル自体の燃焼時間と落下した燃焼カスが脱脂綿を燃やすか否かにより難燃グレードを決定脱脂綿をサンプルの下部に置き、サンプルを3秒間燃焼、サンプル自体の燃焼時間と落下した燃焼カスが脱脂綿を燃やすか否かにより難燃グレードを決定します。
燃焼テストは1回目の燃焼試験で火が消えたら、再度3秒間の燃焼試験を行います。 |
|
|
|

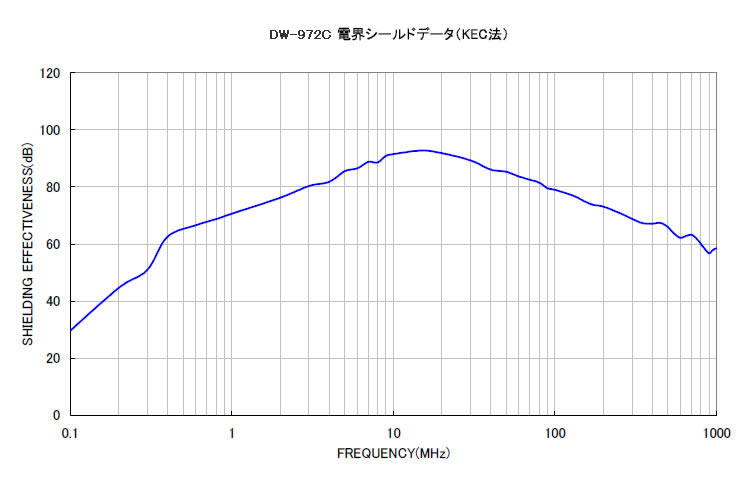

※電磁波シールドデータはKEC法（KEC：関西電子工業振興センターの略称）
での実測値であり、保証値ではありません。
dB減衰比換算表
減衰効果（dB） |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
反射率（%） |
68 |
90 |
97 |
99 |
99.7 |
99.9 |
99.97 |
99.99 |
99.997 |
99.999 |
|
下の図は電磁波が100入射し、99.9反射させ、
0.1透過した場合のシールド作用をイメージしています。
上の表から99.9%反射させているので、60dBの減衰効果があることがわかります。 |
|
|
|
|
| ご注文 |
品番 |
生地幅 |
１メートル価格 |
|
在庫状況 |
| DW-372N |
135cm |
8,400円（税抜価格8,000円） |
|
|
| DW-972C |
100cm |
8,400円（税抜価格8,000円） |
|
|
|
法人のお客様のみ無料サンプルお送りします。
info@macco.co.jp 宛にご住所、会社名、部署名、ご担当者、電話番号を記載のうえご請求ください。
個人のお客様は有償（500円）となりますので、こちらからご請求ください。 |
※ 送料525円（北海道・沖縄は1050円） 但し、ご注文金額25,000円以上（3m以上）で送料無料です。
※ お支払い方法は銀行振込、代金引換、クレジットカードからお選びください。
※ 御見積書がご必要な場合は「簡易版お見積書自動作成フォーム」をご利用ください。
※
正式な御見積書が必要な場合は「見積依頼書」のファックスをお願いします。（FAX:06-6816-9188）
※ 請求書払いご希望の場合は、お取引条件をご記載のうえメールにてご相談ください。（法人のみ）
※ 返品不可となります。（ご注文前に特定商取引法の表示をご確認ください） |
|
